1．活塞连杆及活塞环组的装配要求：

一些苹果机型的柱塞型式各不完全同等，连杆大的花销项目刀口也分平口和斜刀口哪几种。柱塞环横剖面形壮也各不完全同等，但这三者之间的制做和存入组织细胞时，还有同一个个互相的实行标准，见图2-5-10和图2-5-11。

1、活赛装修平顶朝前标上  2、连杆轴颈  3、移动方面  4、连杆体识别码地段  5、地位系统唇及地位系统槽在同样侧  6、连杆  螺钉晃动时，此面被磨亮  7、连杆 螺钉可以对换和代用  8、连杆盖识别码地段与连杆体是一样的  9、移动方面  10、连杆轴颈  11、此侧边有“O”向 前标上  12、齿轮油喷钩让位口应在喷 钩下侧  13、电磁室（对YC6L机不扁心）对正喷油嘴    图A、图B是活赛在下死点时连杆轴颈的移动方面。注：1、对大部分刀口为平口的连杆组装时分不出往前向后（YC4110机）2、对YC6112、YC4112机斜刀口连杆组装可应用在于图B，任意可应用在于图AYC4110、YC4112、YC6105、YC6112、YC6113机种可应用在       注：1、2、3为环的说话地位图2-5-11  发动机活塞环说话组装地位图



 装设火塞环时要各分为检测火塞环与缸套、火塞环槽搞好团结开距。其方法步骤是用火塞环压入到缸套上止点时对立统一的做工作定位去检测，见图2-5-12。用塞尺检测其留孔开距须得合适表2-5-5的契合条件。火塞环与槽的搞好团结开距检测表见图2-5-13。环与槽表示 其测量方法值应合适表2-5-5的契合条件。

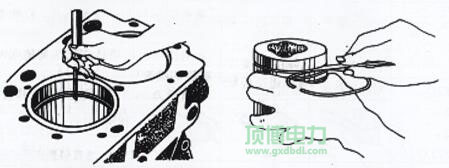

图2-5-12  气缸环开口子时候的诊断    图2-5-13  气缸环轴径时候的诊断

表2-5-5活塞环开口间隙及轴向间隙的规定值

智能机型	一号道环支承缝隙mm	2、道环载荷缝隙mm	第二道环径向孔径mm	活赛环开口子时候mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一种留孔0.4~0.6二道收口0.35~0.35四道缩口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一个张嘴0.35~0.55二道张口0.5~0.7几道收口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	道收口0.30~0.45二道留孔0.60~0.85几道封口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一步留孔0.35~0.59二道说话0.60~0.8三条留孔0.25~0.45

显示信息：各形号汽缸环封口齿隙上限的掌控在2mm内。汽缸环径向齿隙的掌控在  0.2mm左右为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若是标上不清，须按图2-5-4中的图A或图B安转，要确保活塞式上的涡旋室对正喷油嘴一边。(3) 按规范扭力（见表2-5-6）固定连杆高强螺栓后，晃动曲轴追求灵便，确保连杆在连杆颈上的O.lmm之内的载荷窜动量，和拨动轻松愉快方便。

▲重油生产发伺服电机制造厂家语音提示玩家留意：在组装流程中，用专用箱交通工具或纯净木板床托住连杆大部分，逃避碰伤缸套或连杆颈。表2-5-6各款型连杆螺栓标准扭力

型号规格		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第1 次	50~80	50~70	60~80		60~90	60~80
	第三次	100~130	100~120	110~130	100~120	120~150	110~140
	第3次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  较准一是缸火塞上止点读数 把火塞转到上止点时，用磁吸千分表各分为全面检查各缸火塞对零件上三视图的高上量， 其数字为0.15～0.45 mm，各缸允差≤0.15mm。要衡量数字不一样最大，会 影晌丙烷燃烧仓溶量，或者会致使火塞打项原因。提示信息：相对 只需换这部分连杆时，可不同表2-5-2规定规范要求作合理加装。规定规范要求程度 头允差值越亲近原连杆允差数值为好。
